Walzen- oder Zylinderlaufwerk (untere Größenkategorie)

Ich möchte hier etwas über Musiklaufwerke erzählen, die im Größenspektrum im unteren Bereich
anzusiedeln sind. Es sind 1 bis 4 Melodien pro Walze und 12 bis 72 Zungen pro Tonkamm zu finden.
Die wesentlichen Bestandteile eines Laufwerkes sind eine bestiftete Walze, ein Tonkamm, ein
Geschwindigkeitsregler, ein Ein-/Ausschalthebel und ein Federaufzugswerk, um die Mechanik
zum Laufen zu bringen. Zusätzlich zu den erwähnten Basiskomponenten gibt es dann noch einen
Melodienwechsler, der dann nötig ist, wenn eine Walze für 2, 3 oder 4 Melodien eingerichtet ist.
Eine Walze, auf der zum Beispiel 3 Melodien gespeichert sind, wird während der ersten
Umdrehung Lied "1" spielen; nach der ersten Umdrehung wird die Walze etwa einen
Millimeter zur Seite verschoben. Es folgt dann Lied "2" (es kommen dann andere Stifte des
Zylinders zum Zuge). Nach der zweiten Umdrehung erfolgt eine weitere Verschiebung und
Lied "3" wird danach zu hören sein. Nach dem 3. Lied springt die Walze an den Anfang zurück.

_______________________________________________________________

- Die Walze - besteht meist aus einem Messingrohr in das dünne Stifte eingelassen sind.

_______________________________________________________________

- Der Tonkamm - eine Stahlplatte mit unterschiedlich langen Zungen;

kurze Zunge ===> hoher Ton; lange Zunge ===> tiefer Ton.

_______________________________________________________________

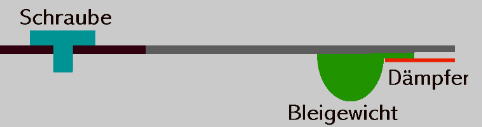

Ein Bleigewicht unter einer Zunge läßt sie langsamer Schwingen (tiefer Ton).
Ein unter der Zungenspitze angebrachtes Kunststoff-Fähnchen dient zur Dämpfung
der Zunge. Wurde die Zunge angezupft und nähert sich erneut ein Stift, dann berührt
der Stift zuerst das Fähnchen und danach erst die Zunge. Die Schwingung wird gestoppt,
bevor die Zunge erneut angezupft werden kann. Fehlt das Fähnchen, dann kann unter
Umständen ein störendes Schäppern oder Zirpen zu hören sein.

_______________________________________________________________

- Die Antriebsfeder - die eingekapselt ist, gibt ihre Kraft über Zahnräder direkt an die Walze ab.

_______________________________________________________________

- Der Geschwindigkeitsregler - der aus einer senkrechten Welle besteht, weist im im oberen
Teil ein querstehendes Blech auf. Über Zahnräder wird die Verbindung zur Walze hergestellt.
Die unter Spannung stehende Feder sorgt dafür, dass sich die Walze und damit auch die Welle
des Geschwindigkeitsregler dreht. Der querstehende Blechstreifen verwirbelt die Luft und es
stellt sich eine konstante Drehgeschwindikeit der Walze ein.
